خط پوشش پودری اتوماتیک برای کابینت‌های ورق فلزی با غرفه اسپری بادوام و فرآیندهای مونتاژ کمکی

خط تولید پوشش پودری خودکار برای قطعات کابینت فولاد کربن

راه حل پوشش با کارایی بالا برای تولید کابینت فلز ورق

این خط تولید پوشش پودری خودکار برای قطعات کابینت فولاد کربن، از جمله کابینت های الکتریکی، اجسام کابینت کنترل، پانل های درب،و سایر ساختارهای فلزی فلزیاین سیستم شامل آماده سازی سطح، دستکاری خودکار مواد، استفاده از پودر الکتروستاتیک،و فرآیندهای مونتاژ کمکی برای دستیابی به عملکرد پوشش پایدار و تولید کارآمد.

اتاق اسپری از مواد PVC با دوام ساخته شده است که مقاومت شیمیایی عالی و قابلیت اطمینان عملیاتی طولانی مدت را ارائه می دهد.سیستم پوشش ترکیبی از اسپری الکتروستاتیک اتوماتیک با عملیات دستی اصلاح می شود، اطمینان از پوشش کامل پودر در مناطق پیچیده مانند گوشه ها، لبه ها، بخش های جوش داده شده و سازه های متراکم.

پیکربندی خط تولید یکپارچه

سیستم تولید شامل بخش های کاربردی متعدد برای بهینه سازی کل فرآیند تولید است:

• سیستم آسیاب خیاط جوش رباتیک

• ایستگاه های پایان کاری سطحی دستی

• فرآیند پیش پردازش شیمیایی

• سیستم خشک کردن

• استفاده دستی از پتی و بریس کردن

• سیستم اسپری خودکار پودر

• ایستگاه های دستکاری پوشش

• اجاق پودری

• بخش خنک کننده

• سیستم کمک به مونتاژ

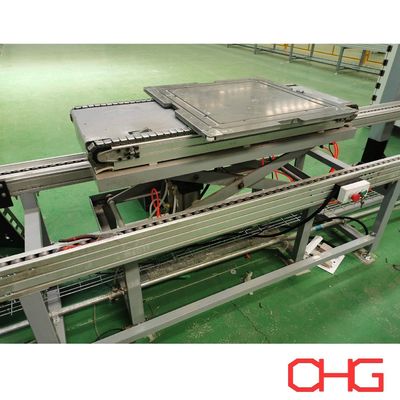

برای جریان مواد کارآمد، خط یک پیکربندی حمل و نقل دوگانه را اتخاذ می کند:

• حمل کننده زمینی از نوع اسکید برای پیش پردازش و حمل قطعات سنگین

• سیستم حمل هوا برای پوشش پودر، خشک کردن و حرکت تولید مستمر

این طراحی ثبات فرآیند را بهبود می بخشد و در عین حال اجازه می دهد تا دستکاری انعطاف پذیر از ساختارهای مختلف کابینت باشد.

جریان معمول فرآیند تولید

بارگیری دستکاری

↓

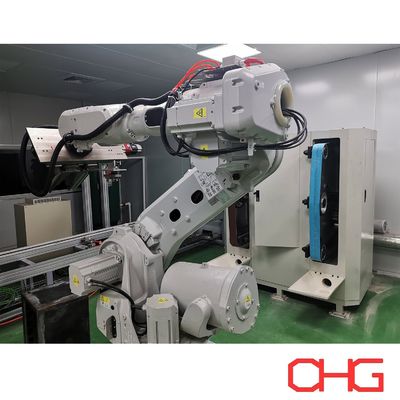

آسیاب آهن آلات رباتیک و پایان دادن به سطح دستی

↓

تصفیه سطح فسفات

↓

خشک کردن رطوبت (40-50°C)

↓

استفاده دستی از پتی

↓

خشک کردن پوتین

↓

خرد کردن دستی پوتین

↓

ذخیره سازی قطعه کار

↓

انتقال مکانیکی

↓

حذف گرد و غبار الکتروستاتیک

↓

اسپری خودکار پودر + اصلاح دستی

↓

خشک کردن پودر (200 °C، 18 دقیقه)

↓

خنک کننده هوا

↓

نصب چرخ دار

↓

انتقال با کمک AGV

ویژگی های اصلی

استفاده خودکار و دستی از پودر های ترکیبی

سیستم اسپری خودکار توزیع پودر پایدار و ضخامت پوشش ثابت را تضمین می کند.در حالی که عملیات اصلاح دستی پوشش اضافی را برای هندسه های پیچیده و مناطقی که نیاز به تکمیل دقیق دارند فراهم می کند.

سیستم آماده سازی سطح کارآمد

فرآیند های آسیاب کردن رباتیک و تکمیل دستی به طور موثر علائم جوش، نقص های سطحی و آلاینده ها را از بین می برند و چسبندگی پوشش و کیفیت ظاهر نهایی را بهبود می بخشند.

تنظیمات انعطاف پذیر کانویر

ترکیب سیستم های حمل و نقل زمینی و حمل و نقل هوایی، حمل و نقل بهینه برای مراحل مختلف تولید را فراهم می کند.پشتیبانی از هر دو ساختار کابینت سنگین و عملیات پوشش مداوم.

عملکرد محکم کننده قابل اعتماد

فر خشک کننده تقریباً 200 درجه سانتیگراد را برای 18 دقیقه حفظ می کند ، به این ترتیب پوشش پودری به طور کامل ذوب می شود ، جریان می یابد و به یک فیلم محافظ با عملکرد مکانیکی عالی متصل می شود.

ظرفیت تولیدی قابل سازگاری

این سیستم می تواند بر اساس موارد زیر سفارشی شود:

• ابعاد و وزن کابینت

• الزامات ظرفیت تولید

• محدودیت های طرح کارخانه

• سطح اتوماسیون مورد نیاز

• استانداردهای پایان دادن به سطح

فرآیند پوشش پودری

1آماده سازی سطح

قبل از پوشش، اجزای کابینت در حال خرد کردن، تمیز کردن و پاک کردن گرد و غبار برای از بین بردن بقایای جوش، روغن و آلاینده های سطحی هستند.این یک پایه مناسب برای چسبندگی قوی پودر ایجاد می کند.

2. قبل از درمان

برای بهبود مقاومت در برابر خوردگی و افزایش اتصال بین زیربنای فولاد کربن و لایه پوشش پودری، پیش پردازش شیمیایی اعمال می شود.

3خشک کردن

پس از پیش پردازش، قطعات کار برای حذف رطوبت باقی مانده و اطمینان از شرایط مطلوب برای استفاده از پودر الکتروستاتیک خشک می شوند.

4پوشش پودری الکترواستاتیک

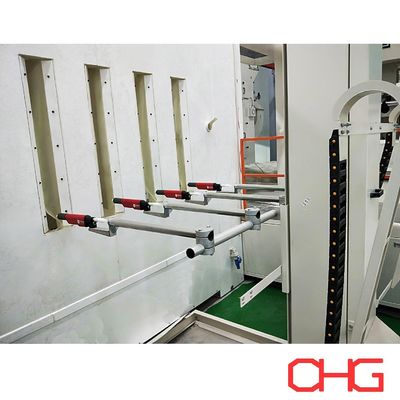

ذرات پودر شارژ شده با استفاده از تفنگ های اسپری اتوماتیک بر روی قطعات کاری زمین زده می شوند. پوشش دستی در صورت لزوم انجام می شود تا پوشش کامل در مناطق دشوار حاصل شود.

5پودر درمان

اجزای پوشش داده شده وارد فر سخت کننده می شوند، جایی که گرما باعث می شود ذرات پودر ذوب شوند و به صورت شیمیایی به هم متصل شوند و یک فیلم پوشش مداوم، پایدار و مقاوم به خوردگی را تشکیل دهند.

6. خنک کننده

پس از سخت شدن، خنک سازی کنترل شده سطح پوشش را ثبات می دهد و اجزای را برای مونتاژ یا دستکاری بیشتر آماده می کند.

7بازرسی کیفیت

محصولات نهایی برای:

• ضخامت پوشش

• ظاهر سطح

• عملکرد چسبندگی

• سازگاری کل پوشش

اطمینان از اینکه محصولات نهایی با استانداردهای کیفیت مورد نیاز مطابقت دارند.

ما راه حل های خط تولید پوشش پودری سفارشی را با توجه به ویژگی های محصول، الزامات تولید و شرایط کارخانه شما ارائه می دهیم.با ما تماس بگیرید برای یک پیشنهاد فنی سفارشی برای پروژه پوشش کابینت فولاد کربن خود را.
