خط پوشش پودری اتوماتیک با قدرت و سیستم ناقل آزاد برای راه حل های انعطاف پذیر پوشش قطعات فلزی صنعتی

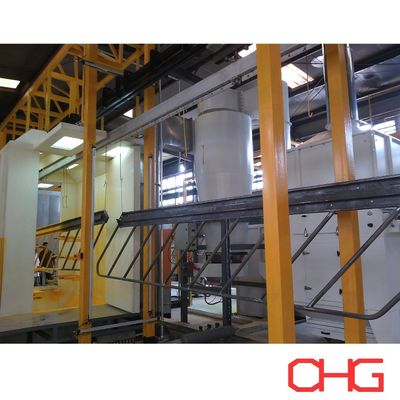

خط تولیدی خودکار پوشش پودری با قدرت و ناقل آزاد

راه حل پوشش صنعتی انعطاف پذیر برای اجزای فلزی مختلف

این خط تولید پوشش پودری اتوماتیک برای قطعات فلزی با ابعاد، اشکال و ویژگی های ساختاری مختلف طراحی شده است.این سیستم ترکیب استفاده خودکار از پودر با دستکاری مواد انعطاف پذیر برای ارائه کیفیت پوشش پایدار و تولید کارآمد برای طیف گسترده ای از محصولات صنعتی.

کابین اسپری پودر از مواد PVC با دوام ساخته شده است که مقاومت شیمیایی خوبی و عملکرد قابل اعتماد در محیط های پوشش صنعتی را فراهم می کند.

برای استفاده از پودر، تفنگ های اسپری الکتروستاتیک اتوماتیک با ایستگاه های اصلاح دستی ترکیب می شوند.در حالی که اسپری دستی پوشش اضافی برای گوشه ها را فراهم می کند، مناطق درهم شکسته و هندسه های پیچیده قطعه کار.

این خط یک سیستم حمل و نقل فوقانی قدرت و آزاد را اتخاذ می کند، در حالی که بارگذاری و تخلیه به صورت دستی انجام می شود. این پیکربندی تعادل عملی بین اتوماسیون،انعطاف پذیری تولید، و دستکاری کارآمد قطعه کار.

ویژگی های اصلی

• مناسب برای قطعات فلزی از اندازه ها و اشکال مختلف

• اتاق اسپری پودر PVC

• استفاده خودکار از پودر الکترواستاتیک

• اسپری دستی اضافی

• انتقال دهنده برق و آزاد

• بارگذاری و تخلیه دستی

• تنظیمات تولیدی انعطاف پذیر

• مهندسی سفارشی بر اساس الزامات قطعه کار

اسپری خودکار و دستی پودر

بخش اسپری ترکیبی از تفنگ های اسپری اتوماتیک با قابلیت پوشش دستی است.

اسپری خودکار باعث استفاده مکرر از پودر در سطوح اصلی قطعه کار می شود و به بهبود بهره وری تولید و ثبات پوشش کمک می کند.

برای قطعات دارای ساختارهای پیچیده، اپراتورها می توانند اسپری دستی را روی مناطقی مانند:

• گوشه ها و لبه ها

• قطعات درهم شکسته

• مناطق جوشیده شده

• سطوح نامنظم

• مکان هایی که دسترسی به آنها دشوار است

این پیکربندی هیبریدی به خط تولید اجازه می دهد تا طیف گسترده ای از محصولات را با حفظ کیفیت پایانی پایدار پردازش کند.

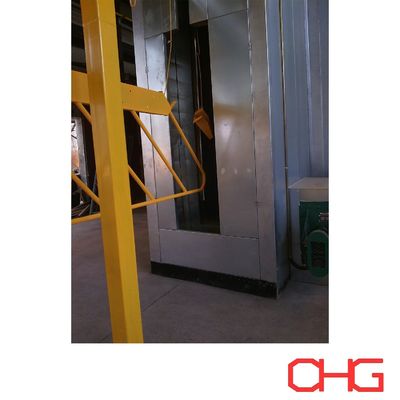

اتاق اسپری پودر PVC

اتاق پودر از یک ساختار PVC طراحی شده برای کاربردهای پوشش پودری صنعتی استفاده می کند.

پیکربندی کابین می تواند بر اساس:

• حداکثر ابعاد قطعه کار

• تعداد تفنگ های اسپری اتوماتیک

• الزامات اسپری دستی

• ترتیب کانویر

• روش بازیابی پودر

• ظرفیت تولید مورد نیاز

سیستم های استخراج و بازیابی با کابین کار می کنند تا محیط مناسب اسپری را حفظ کنند و پودر بیش از حد را جمع آوری کنند.

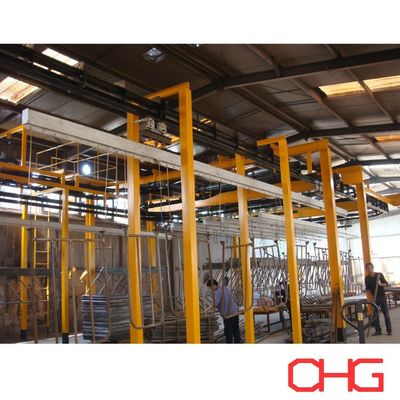

برق و حمل کننده هوائی رایگان

خط تولید از یک ناقل قدرت و آزاد برای حمل قطعات کار از طریق بخش های مختلف فرآیند استفاده می کند.

بر خلاف یک کانویر معمولی به طور مداوم حرکت، یک سیستم قدرت و آزاد انعطاف پذیری بیشتری در کنترل حرکت حامل و جریان تولید فراهم می کند.

بسته به طراحی فرآیند، حامل ها می توانند:

• حمل و نقل بین مراحل تولید

• در موقعیت های تعیین شده متوقف شده است

• در صورت لزوم جمع آوری می شود

• طبق الزامات فرآیند آزاد می شود

این انعطاف پذیری به ویژه زمانی مفید است که بخش های مختلف پردازش زمان های کار متفاوت را نیاز دارند.

مسیر حمل و نقل، فاصله حامل، طراحی آویز، ظرفیت بارگیری و سرعت عملیاتی با توجه به قطعات واقعی و الزامات تولید سفارشی می شود.

بارگذاری و تخلیه دستی

قطعات کاری به صورت دستی در ایستگاه های تعیین شده وارد و از سیستم حمل کننده خارج می شوند.

دستکاری دستکاری، انعطاف پذیری بیشتری را در هنگام پردازش قطعات با ابعاد، اشکال یا الزامات آویزان مختلف در خط تولید فراهم می کند.

آویزان کننده ها و لوازم مناسب را می توان با توجه به هندسه محصول طراحی کرد تا حمل و نقل پایدار و موقعیت مناسب را در طول اسپری و خشک کردن پودر تضمین کند.

جریان فرآیند پوشش پودری

یک خط تولیدی معمولی پوشش پودری شامل مراحل عمده زیر است:

آماده سازی سطح → پیش تربیتی → خشک کردن → اسپری پودر → خشک کردن → خنک کردن → بازرسی کیفیت

1آماده سازی سطح

قبل از پیش درمان شیمیایی و استفاده از پودر، قطعات فلزی باید به درستی تمیز شوند.

هدف از آماده سازی سطح حذف آلودگی هایی مانند:

• روغن

• روغن

• خاک

• خاک

• بقایای پردازش

• سایر آلودگی های سطحی

یک زیربنای تمیز یک پایه قابل اعتماد برای فرایندهای پیش پردازش و پوشش بعدی است.

2. قبل از درمان

پس از تمیز کردن اولیه، قطعات مورد کار تحت یک فرآیند پیش پردازش شیمیایی مناسب قرار می گیرند.

فرآیند خاص با توجه به مواد بستر، وضعیت سطح و عملکرد خوردگی مورد نیاز انتخاب می شود.

مراحل معمول ممکن است شامل:

• کاهش چربی

• شستشوی آب

• کنترل سطح

• فوسفات یا سایر روش های تبدیل

• شستشوی نهایی

پیش پردازش مناسب به بهبود چسبندگی پوشش کمک می کند و مقاومت در برابر خوردگی سیستم پوشش نهایی را افزایش می دهد.

3خشک کردن

پس از پیش پردازش، رطوبت باقی مانده قبل از اسپری پودر حذف می شود.

قطعات مورد کار از یک بخش خشک کننده عبور می کنند که گرمایش کنترل شده سطح خشک کافی برای استفاده از پودر الکتروستاتیک را فراهم می کند.

خشک کردن مناسب به جلوگیری از نقص های پوشش مربوط به رطوبت کمک می کند و به کیفیت نهایی ثابت کمک می کند.

4استفاده از پودر الکترواستاتیک

قطعات آماده شده وارد اتاق اسپری پودر می شوند.

ذرات پودر به صورت الکتروستاتیک توسط تفنگ های اسپری شارژ می شوند و به قطعات فلزی زمین زده جذب می شوند و یک لایه پودر صاف را بر روی سطوح مورد نیاز تشکیل می دهند.

تفنگ های اتوماتیک عملیات اصلی اسپری را انجام می دهند، در حالی که در صورت نیاز به پوشش اضافی، می توان از اصلاح دستی استفاده کرد.

سیستم اسپری ترکیبی:

• توزیع پودر سازگار

• ضخامت پوشش ثابت

• کاربرد موثر

• پوشش بهتر اجزای پیچیده

• استفاده انعطاف پذیر از محصولات مختلف

5پودر درمان

پس از استفاده از پودر، قطعات پوشش داده شده به کوره مقاوم سازی منتقل می شوند.

در شرایط گرمایش کنترل شده، پوشش پودری ذوب می شود، جریان می یابد و به صورت شیمیایی پیوند می یابد تا یک فیلم پوشش مداوم و ماندگار ایجاد کند.

پارامترهای سفت شدن بر اساس عوامل زیر تعیین می شوند:

• مشخصات پودر

• مواد قطعه کار

• ضخامت فلز

• هندسه محصول

• عملکرد پوشش مورد نیاز

برای دستیابی به ظاهر و خواص مکانیکی مورد نیاز پوشش نهایی، سخت گیری صحیح ضروری است.

6. خنک کننده

پس از خروج از کوره، اجزای پوشش داده شده وارد مرحله خنک کننده می شوند.

قطعات کار به اندازه کافی خنک می شوند تا پوشش را ثبات دهند و امکان دست زدن ایمن در طول بازرسی و تخلیه را فراهم کنند.

7بازرسی کیفیت

قطعات نهایی بر اساس مشخصات پوشش مورد نیاز مورد بررسی قرار می گیرند.

موارد معمول بازرسی عبارتند از:

• ضخامت پوشش

• ظاهر سطح

• یکنواختی پوشش

• پیوستن

• رنگ و درخشش

• نقص های پوششی قابل مشاهده

سپس محصولات واجد شرایط می توانند به تخلیه، مونتاژ، بسته بندی یا فرآیندهای تولید بعدی بپردازند.

طراحی خط پوشش پودری سفارشی

هر پروژه پوشش پودری نیاز های متفاوتی دارد. بنابراین خطوط تولید ما بر اساس محصولات واقعی مشتری، تولید مورد نیاز، مشخصات پوشش،و شرایط موجود کارخانه.

اطلاعات مهم برای توسعه یک پیشنهاد فنی شامل:

• مواد قطعه کار

• حداکثر ابعاد محصول

• حداکثر وزن قطعه کار

• ظرفیت تولید مورد نیاز

• نقشه ها یا عکس های محصول

• الزامات پیش پردازش

• الزامات عملکرد پوشش

• تعداد رنگ ها و فرکانس تغییر رنگ

• طرح کارخانه و فضای موجود

• منابع انرژی موجود

• سطح اتوماسیون مورد نیاز

بر اساس این پارامترها، ما می توانیم یک راه حل سفارشی را توسعه دهیم که شامل سیستم قبل از درمان، حمل کننده قدرت و آزاد، کابینه اسپری PVC، تجهیزات استفاده از پودر، سیستم مقاوم سازی،و طرح کلی خط تولید.

با مشخصات محصول و الزامات تولید خود برای یک پیشنهاد و نقل قول خط پوشش پودری سفارشی با ما تماس بگیرید.
