حمل و نقل مواد سقفی سفارشی برای تولید رنگ خودکار

این سیستم کانوایر سقفی پاور و فری با تجهیزات بالابر برای خطوط تولید رنگ صنعتی که نیاز به حمل و نقل انعطاف پذیر قطعات کار، انتقال عمودی، انباشت و حرکت کنترل شده بین بخش های مختلف فرآیند دارند، طراحی شده است.

با ترکیب کانوایر سقفی پاور و فری با تجهیزات بالابر و انتقال، قطعات کار می توانند نه تنها به صورت افقی در طول خط تولید، بلکه به صورت عمودی در صورت نیاز فرآیند یا چیدمان کارخانه نیز حمل شوند.

این پیکربندی به ویژه برای خطوط رنگ شامل ایستگاه های بارگیری و تخلیه، چیدمان کانوایر چند سطحی، نقاط انتقال فرآیند، عملیات غوطه وری، یا مناطقی با ارتفاعات مختلف کانوایر مفید است.

سیستم کامل بر اساس ابعاد قطعه کار، وزن، ظرفیت تولید، جریان فرآیند، ارتفاع خالص کارخانه و چیدمان تجهیزات رنگ سفارشی می شود.

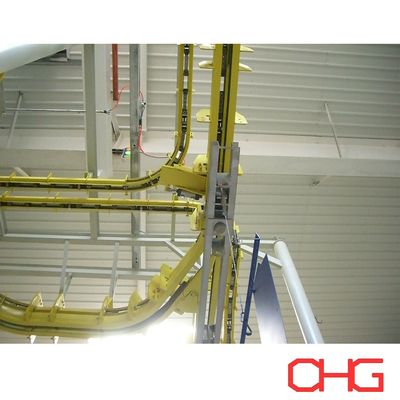

پیکربندی کانوایر پاور و فری

کانوایر از مسیرهای مجزای پاور و فری استفاده می کند.

مسیر پاور شامل زنجیر محرک است که نیروی حمل و نقل را فراهم می کند، در حالی که حامل های مجزا روی مسیر فری حرکت می کنند. از طریق مکانیزم های درگیری و رهاسازی مکانیکی، حامل ها می توانند به طور مستقل در سیستم کانوایر حرکت کنند.

این چیدمان به حامل ها اجازه می دهد تا:

• از میان بخش های فرآیند پیوسته عبور کنند

• در ایستگاه های تعیین شده متوقف شوند

• در مناطق بافر انباشت شوند

• به صورت جداگانه رها شوند

• بین بخش های کانوایر منتقل شوند

• در صورت نیاز مسیر را تغییر دهند

• با تجهیزات بالابر هماهنگ شوند

در مقایسه با کانوایر سقفی پیوسته معمولی، این سیستم انعطاف پذیری بیشتری را برای فرآیندهای رنگ با زمان های چرخه متفاوت فراهم می کند.

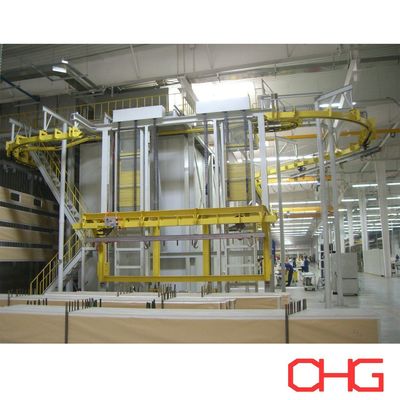

تجهیزات بالابر یکپارچه

سیستم بالابر حرکت عمودی کنترل شده حامل ها یا قطعات کار را در موقعیت های تعیین شده فراهم می کند.

بسته به فرآیند تولید، تجهیزات بالابر می توانند برای موارد زیر گنجانده شوند:

• بالا بردن قطعات کار از سطح بارگیری به سطح کانوایر سقفی

• پایین آوردن حامل ها برای بارگیری یا تخلیه راحت

• اتصال بخش های کانوایر در ارتفاعات مختلف

• انتقال محصولات بین مناطق فرآیند

• پشتیبانی از فرآیندهای غوطه وری یا فرو بردن در صورت لزوم

• تطبیق مسیر کانوایر با محدودیت های ارتفاع کارخانه

ضربه بالابر، ظرفیت بار، روش انتقال و توالی عملیات بر اساس پروژه واقعی مهندسی می شوند.

بارگیری و تخلیه راحت

برای قطعات کار بزرگ، سنگین یا دشوار، بارگیری مستقیم روی کانوایر سقفی بالا می تواند ناخوشایند باشد.

یک ایستگاه بالابر می تواند حامل را برای بارگیری یا تخلیه به ارتفاع کاری مناسب تری پایین بیاورد. پس از محکم شدن محصول، حامل بالا برده شده و به سیستم کانوایر اصلی بازگردانده می شود.

این چیدمان می تواند:

• مدیریت قطعه کار را ساده کند

• بالا بردن غیرضروری توسط اپراتورها را کاهش دهد

• دسترسی به حامل ها و آویزها را بهبود بخشد

• پشتیبانی از مدیریت محصولات بزرگتر

• عملیات سطح زمین را با حمل و نقل سقفی متصل کند

بارگیری و تخلیه می تواند دستی، با کمک لیفتراک یا هماهنگ با سایر تجهیزات حمل و نقل مواد بسته به مشخصات محصول باشد.

طراحی سفارشی حامل و آویز

حامل ها بر اساس قطعات کار واقعی که حمل می شوند مهندسی می شوند.

ملاحظات طراحی شامل:

• حداکثر ابعاد قطعه کار

• حداکثر وزن

• تعداد محصولات در هر حامل

• مرکز ثقل

• جهت آویز

• دسترسی مورد نیاز برای رنگ آمیزی

• فاصله حامل ها

• فضای پاکسازی کانوایر

• ابعاد دهانه کوره

• روش بارگیری و تخلیه

• نیازهای بالابر

اتصالات و آویزهای مناسب به حفظ پایداری قطعه کار در حین حمل و نقل، بالابر، اسپری، پخت و سایر فرآیندهای رنگ کمک می کنند.

انباشت و بافر حامل

فناوری پاور و فری به حامل ها اجازه می دهد تا در موقعیت های تعیین شده بدون توقف کل کانوایر انباشت شوند.

مناطق انباشت می توانند گنجانده شوند:

• قبل از کابین های اسپری

• قبل از کوره های پخت

• بین فرآیندهایی با زمان های چرخه متفاوت

• در ایستگاه های بارگیری

• در ایستگاه های تخلیه

• قبل از تجهیزات بالابر یا انتقال

• در مناطق بازرسی

این امر بافرهای تولیدی را فراهم می کند و به هماهنگی تجهیزات رنگ که با سرعت های پردازش متفاوت کار می کنند کمک می کند.

مسیر کانوایر انعطاف پذیر

مسیر کانوایر می تواند بر اساس فرآیند رنگ و فضای کارگاه موجود سفارشی شود.

در صورت لزوم، سوئیچ ها و بخش های انتقال می توانند به حامل ها اجازه دهند تا مسیرهای مختلفی را در خط تولید دنبال کنند.

پیکربندی های ممکن شامل:

• مسیرهای کانوایر اصلی و انشعابی

• بخش های بای پس فرآیند

• ایستگاه های رنگ متعدد

• مناطق انباشت جداگانه

• نقاط بارگیری و تخلیه جایگزین

• بخش های کانوایر در ارتفاعات مختلف

مسیر یابی انعطاف پذیر می تواند به ویژه زمانی مفید باشد که چندین نوع محصول در یک خط رنگ پردازش می شوند.

ادغام با تجهیزات تولید رنگ

سیستم کانوایر و بالابر پاور و فری می تواند با فرآیندهای مختلف رنگ و تجهیزات از جمله موارد زیر ادغام شود:

• سیستم های پیش تصفیه اسپری

• سیستم های پیش تصفیه غوطه وری

• بخش های خشک کردن رطوبت

• کابین های اسپری پودر

• تجهیزات اسپری پودر خودکار

• ایستگاه های لمس دستی

• تجهیزات نقاشی مایع

• کوره های پخت

• مناطق خنک کننده

• ایستگاه های بازرسی

• مناطق بارگیری و تخلیه

چیدمان کانوایر و توالی حرکت حامل در طول مهندسی با کل جریان فرآیند هماهنگ می شود.

کنترل و همگام سازی مبتنی بر PLC

تجهیزات کانوایر و بالابر می توانند در سیستم کنترل PLC و HMI خط تولید ادغام شوند.

بسته به پیکربندی پروژه، سیستم کنترل می تواند موارد زیر را هماهنگ کند:

• حرکت کانوایر

• تشخیص حامل

• موقعیت های توقف و رهاسازی

• توالی های انباشت

• عملیات بالابر و پایین آورنده

• مکانیزم های انتقال

• سرعت کانوایر

• مسیر یابی فرآیند

• قفل متقابل تجهیزات

• آلارم های خطا

• وضعیت عملیاتی

سنسورها و دستگاه های تشخیص موقعیت را می توان در مکان های کلیدی برای هماهنگ کردن حرکت حامل با تجهیزات بالابر و رنگ نصب کرد.

ایمنی و حفاظت از تجهیزات

اقدامات ایمنی مناسب بر اساس چیدمان تجهیزات، بار حامل، عملیات بالابر و محیط تولید گنجانده شده است.

بسته به کاربرد، سیستم می تواند شامل موارد زیر باشد:

• دستگاه های توقف اضطراری

• تشخیص موقعیت حامل

• تشخیص موقعیت بالابر

• حفاظت در برابر اضافه بار

• قفل های مکانیکی

• قفل های کانوایر

• کنترل ضد برخورد در صورت لزوم

• محافظت مکانیکی

• آلارم های خطا

• حفاظت اپراتور در اطراف مناطق بالابر و انتقال

پیکربندی دقیق ایمنی در طول مهندسی پروژه تعیین می شود.

مزایای اصلی

• انتقال مواد افقی و عمودی: ترکیب حمل و نقل سقفی با تجهیزات بالابر به حامل ها اجازه می دهد تا بین ارتفاعات و مناطق فرآیند مختلف در یک سیستم حمل و نقل مواد هماهنگ شده حرکت کنند.
• جریان تولید انعطاف پذیر: کنترل حامل مجزا به قطعات کار اجازه می دهد تا بر اساس الزامات واقعی فرآیند متوقف شوند، انباشت شوند، منتقل شوند و ادامه یابند.
• استفاده بهتر از فضای کارگاه: حمل و نقل سقفی اشغال فضای کف را کاهش می دهد، در حالی که انتقال عمودی امکان توسعه چیدمان کانوایر را در اطراف شرایط موجود کارخانه فراهم می کند.
• مدیریت آسان تر قطعه کار: پایین آوردن حامل ها در موقعیت های بارگیری یا تخلیه می تواند مدیریت محصولات بزرگ یا سنگین را ساده کند.
• بافر تولید: مناطق انباشت به متعادل کردن فرآیندهایی با زمان های چرخه متفاوت کمک می کند و تأثیر وقفه های موقت را کاهش می دهد.
• سفارشی شده برای قطعات کار مختلف: ظرفیت حامل، طراحی آویز، تجهیزات بالابر، چیدمان مسیر و منطق کنترل بر اساس محصولات واقعی و نه بر اساس یک پیکربندی استاندارد ثابت مهندسی می شوند.

کاربردهای معمول

سیستم های کانوایر پاور و فری با تجهیزات بالابر می توانند در خطوط رنگ برای موارد زیر استفاده شوند:

• قطعات خودرو

• قطعات ماشین آلات

• کابینت ها و محفظه های الکتریکی

• محصولات HVAC

• تجهیزات کشاورزی

• مبلمان فلزی

• سیستم های ذخیره سازی

• محصولات فولادی ساخته شده

• قطعات صنعتی بزرگ

• محصولات فلزی عمومی

پیکربندی مناسب به وزن قطعه کار، ابعاد، فرآیند رنگ و ظرفیت تولید مورد نیاز بستگی دارد.

پیکربندی فنی

راه حل های سفارشی کانوایر و بالابر

هر سیستم کانوایر پاور و فری بر اساس فرآیند تولید مشتری و شرایط کارخانه طراحی می شود.

اطلاعات مهندسی مهم شامل:

• ابعاد قطعه کار

• حداکثر وزن قطعه کار

• محصولات در هر حامل

• ظرفیت تولید مورد نیاز

• جریان فرآیند

• فاصله حامل ها

• الزامات سرعت کانوایر

• ابعاد کارخانه و ارتفاع خالص

• ارتفاع بالابر مورد نیاز

• روش بارگیری و تخلیه

• موقعیت های انباشت

• مسیر کانوایر

• چیدمان تجهیزات رنگ

• سطح اتوماسیون مورد نیاز

بر اساس این پارامترها، ما می توانیم یک راه حل سفارشی شامل سیستم مسیر پاور و فری، حامل ها، آویزها، تجهیزات بالابر، بخش های انباشت، مکانیزم های انتقال، سیستم محرک، کنترل PLC، حفاظت ایمنی و ادغام با کل خط تولید رنگ را توسعه دهیم.

برای پیشنهاد یک سیستم کانوایر و بالابر پاور و فری سفارشی، با اطلاعات قطعه کار، فرآیند رنگ و چیدمان کارخانه خود با ما تماس بگیرید.
