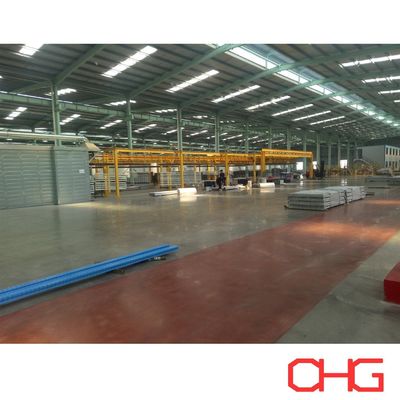

خط پوشش پودری مستمر برای پروفایل های آلومینیومی با دستکاری دستی و سیستم درمان سطح کانویر بالا

خط إنتاج طلاء مسحوق الألومنيوم مع ناقل علوي

نظام تشطيب سطحي مخصص لمقاطع الألومنيوم المبثوقة

يوفر خط إنتاج الطلاء بالمسحوق هذا لمقاطع الألومنيوم حلاً متكاملاً لتشطيب الأسطح لمقاطع الألومنيوم المعمارية والصناعية المبثوقة.

يستخدم النظام ناقلاً علوياً لنقل المقاطع عبر مراحل الإنتاج الرئيسية، مما يخلق سير عمل مستمر من المعالجة المسبقة والتجفيف إلى تطبيق المسحوق، والمعالجة، والتبريد، والفحص النهائي. يسمح التحميل والتفريغ اليدوي للمصنعين بمعالجة المقاطع ذات الأطوال والمقاطع العرضية ومتطلبات الدُفعات المختلفة دون إدخال تعقيدات غير ضرورية في عملية مناولة المواد.

يتم تصميم كل خط إنتاج وفقًا لمنتجات الألومنيوم الفعلية، والإنتاج المطلوب، ومواصفات الطلاء، وظروف المصنع، والمستوى المطلوب من الأتمتة.

تكوين المعدات الرئيسية

يمكن أن يشمل خط طلاء مسحوق الألومنيوم الكامل:

• نظام المعالجة المسبقة لأسطح الألومنيوم

• أقسام شطف المياه

• فرن تجفيف الرطوبة

• ناقل علوي

• كابينة رش المسحوق

• مسدسات رش كهروستاتيكية أوتوماتيكية

• معدات اللمس اليدوي

• نظام إمداد المسحوق

• معدات استعادة المسحوق

• فرن معالجة المسحوق

• قسم التبريد

• تحكم PLC و HMI

• محطات تحميل وتفريغ يدوية

يعتمد التكوين النهائي للمعدات على عملية إنتاج العميل ومتطلبات الطلاء.

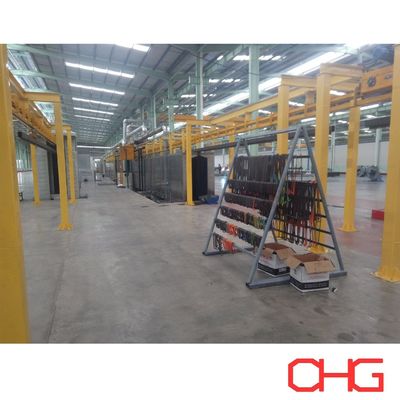

مناولة المواد العلوية

تتطلب مقاطع الألومنيوم الطويلة تثبيتًا مستقرًا وتباعدًا مناسبًا أثناء انتقالها عبر خط الإنتاج.

تم تصميم الناقل العلوي وفقًا لعوامل مثل:

• أقصى طول للمقطع

• مقطع المقطع العرضي

• وزن قطعة العمل

• مقاطع لكل علاقة

• تباعد العلاقات

• سعة الخط المطلوبة

• سرعة الناقل

• ارتفاع ورشة العمل الصافي

• ترتيب المعدات

يتم اختيار علاقات ونقاط تعليق مناسبة للحفاظ على استقرار المقاطع مع الحفاظ على وصول كافٍ للمعالجة المسبقة ورش المسحوق والمعالجة.

للتطبيقات التي تتطلب تراكم الحامل أو تحكمًا أكثر مرونة في الإنتاج، يمكن أيضًا النظر في ناقل الطاقة والحر.

المعالجة المسبقة لمقاطع الألومنيوم

للتحضير السطحي تأثير كبير على التصاق وأداء التآكل للطلاء المسحوق النهائي.

قبل تطبيق المسحوق، يتم تنظيف مقاطع الألومنيوم ومعالجتها كيميائيًا لإزالة الملوثات وإنشاء سطح مناسب للطلاء.

قد تشمل تسلسل المعالجة المسبقة النموذجي للألومنيوم:

إزالة الشحوم → شطف → حفر / معالجة السطح → شطف → معالجة التحويل → شطف نهائي

يتم تحديد التسلسل الفعلي حسب سبيكة الألومنيوم، وحالة السطح، والنظام الكيميائي، وأداء الطلاء المطلوب.

التنظيف وإزالة الشحوم

تتم إزالة الزيت والشحوم والغبار وبقايا البثق والملوثات الأخرى من سطح الألومنيوم قبل المزيد من المعالجة الكيميائية.

الحفر ومعالجة السطح

عند الاقتضاء، يمكن دمج مرحلة الحفر أو معالجة السطح ذات الصلة لإعداد ركيزة الألومنيوم لمعالجة التحويل اللاحقة.

معالجة التحويل

اعتمادًا على مواصفات المشروع، يمكن للخط استخدام معالجة تحويل مناسبة بالكروم أو خالية من الكروم.

تساعد العملية المختارة في إنشاء واجهة مناسبة بين ركيزة الألومنيوم والطلاء المسحوق مع المساهمة في الحماية المطلوبة من التآكل.

الشطف النهائي

تتم إزالة بقايا مواد المعالجة الكيميائية قبل انتقال المقاطع إلى التجفيف. يتم تحديد متطلبات الشطف النهائي، بما في ذلك جودة المياه، وفقًا لكيمياء المعالجة المسبقة المختارة.

التجفيف بالرطوبة قبل تطبيق المسحوق

بعد المعالجة المسبقة الرطبة، تدخل مقاطع الألومنيوم إلى قسم التجفيف لإزالة الرطوبة السطحية المتبقية.

تم تصميم نظام التجفيف وفقًا لـ:

• أبعاد المقطع

• سمك مقطع الألومنيوم

• سرعة الناقل

• قدرة الإنتاج

• عملية المعالجة المسبقة

• ظروف التجفيف المطلوبة

يوفر سطح قطعة العمل الجاف بشكل كافٍ ظروفًا مناسبة لتطبيق المسحوق الكهروستاتيكي اللاحق.

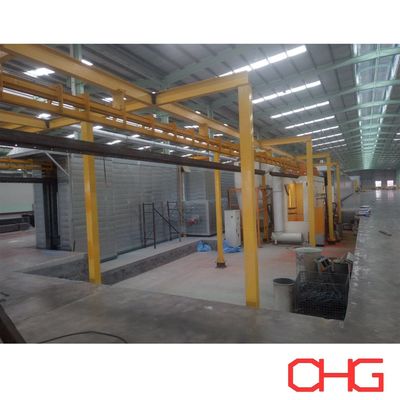

تطبيق المسحوق الكهروستاتيكي

تدخل مقاطع الألومنيوم المُجهزة إلى كابينة رش المسحوق، حيث يتم تطبيق المسحوق المشحون كهروستاتيكيًا على قطع العمل المؤرضة.

اعتمادًا على متطلبات الإنتاج، يمكن أن يجمع قسم الرش بين:

• مسدسات رش أوتوماتيكية

• مُكررات

• مسدسات لمس يدوية

• معدات إمداد المسحوق

• معدات استعادة المسحوق

توفر المسدسات الأوتوماتيكية تطبيقًا متكررًا أثناء الإنتاج المستمر، بينما يمكن استخدام اللمس اليدوي للمقاطع العرضية المعقدة والمناطق الغائرة والمواقع التي تتطلب تغطية إضافية.

يتم تحديد كمية وموضع مسدسات الرش وفقًا لهندسة المقطع، وسرعة الخط، والإنتاج المطلوب، ومواصفات الطلاء.

استعادة المسحوق وإدارة الألوان

يتم جمع المسحوق الزائد بواسطة نظام استعادة المسحوق واستخلاصه من الكابينة.

يعتمد تكوين الاستعادة المناسب على:

• عدد ألوان المسحوق

• تكرار تغيير الألوان

• حجم الإنتاج

• متطلبات استعادة المسحوق

• وقت التنظيف المطلوب

• تكوين كابينة الرش

بالنسبة للمصنعين الذين ينتجون عدة ألوان، يجب مراعاة متطلبات تغيير الألوان أثناء التصميم الأولي للكابينة ونظام الاستعادة.

معالجة المسحوق

بعد الرش، يتم نقل المقاطع المطلية إلى فرن المعالجة.

أثناء المعالجة، يذوب المسحوق ويتدفق ويتشابك لتشكيل طبقة الطلاء النهائية.

يتم تصميم نظام المعالجة وفقًا لمتطلبات الشركة المصنعة للمسحوق والخصائص الحرارية لمقاطع الألومنيوم.

تشمل العوامل المهمة:

• درجة حرارة المعدن المطلوبة

• مواصفات معالجة المسحوق

• مقطع المقطع العرضي وسمك الجدار

• سرعة الناقل

• قدرة الإنتاج

• تكوين الفرن

• طاقة التسخين المتاحة

ظروف المعالجة الصحيحة مهمة لتحقيق المظهر المطلوب، والالتصاق، والخصائص الميكانيكية، وأداء الطلاء طويل الأمد.

التبريد والفحص النهائي

بعد الخروج من فرن المعالجة، تمر المقاطع المطلية عبر قسم تبريد قبل التفريغ والمناولة الإضافية.

يمكن بعد ذلك فحص المنتجات النهائية وفقًا لمواصفات الجودة المطلوبة.

تشمل عناصر الفحص النموذجية:

• سمك الفيلم الجاف

• مظهر السطح

• اللون واللمعان

• التصاق الطلاء

• توحيد الطلاء

• عيوب مرئية

يمكن دمج اختبارات إضافية وفقًا لمعايير منتجات العميل ومتطلبات الاستخدام النهائي.

تطبيقات نموذجية

يمكن تخصيص خط الإنتاج لمنتجات الألومنيوم مثل:

• مقاطع النوافذ والأبواب

• مقاطع الجدران الستائرية

• مقاطع الألومنيوم المعمارية المبثوقة

• مقاطع الألومنيوم الصناعية المبثوقة

• مكونات الأثاث

• مقاطع الألومنيوم الزخرفية

• إطارات الألواح الشمسية

• مكونات أنظمة البناء

• مقاطع متعلقة بالنقل مبثوقة

• منتجات الألومنيوم العامة

نظرًا لأن المنتجات المختلفة لها مقاطع عرضية ومتطلبات تشطيب مختلفة، يجب تطوير تخطيط خط الإنتاج والعملية حول نطاق المنتج الفعلي.

حلول طلاء مسحوق الألومنيوم المخصصة

يتم تصميم كل خط طلاء مسحوق لمقاطع الألومنيوم وفقًا لظروف الإنتاج الخاصة بالمشروع.

لتطوير الحل التقني المناسب، فإن المعلومات التالية مهمة بشكل خاص:

• رسومات مقاطع الألومنيوم أو مقاطعها العرضية

• أقصى وأدنى أطوال للمقاطع

• أقصى أبعاد لقطعة العمل

• وزن المقطع

• سعة الإنتاج المطلوبة بالساعة أو باليوم

• عدد المقاطع لكل علاقة

• مواصفات الطلاء المطلوبة

• متطلبات المعالجة المسبقة

• نوع المسحوق

• عدد الألوان

• تكرار تغيير الألوان

• أبعاد المصنع والارتفاع الصافي

• مصدر الطاقة المتاح

• الظروف الكهربائية المحلية

• مستوى الأتمتة المطلوب

بناءً على هذه المعلومات، يمكننا تصميم نظام المعالجة المسبقة، ومعدات التجفيف، والناقل العلوي، وكابينة رش المسحوق، ومعدات تطبيق واستعادة المسحوق، وفرن المعالجة، وقسم التبريد، ونظام التحكم، وتخطيط خط الإنتاج الكامل لمطابقة متطلبات التصنيع لدى العميل.

اتصل بنا بمعلومات مقاطع الألومنيوم الخاصة بك وسعة الإنتاج المطلوبة للحصول على عرض فني مخصص وعرض أسعار.
