خط إنتاج طلاء المسحوق الأوتوماتيكي للمقاطع الجانبية تقنية متقدمة وكفاءة

خط طلاء مسحوق الألومنيوم الأوتوماتيكي

نظام تشطيب مسحوق متكامل لمقاطع الألومنيوم المبثوقة

تم تطوير خط طلاء المسحوق الأوتوماتيكي هذا للتشطيب السطحي المستمر لمقاطع الألومنيوم بأطوال مختلفة ومقاطع عرضية ومتطلبات تطبيق مختلفة.

يحمل نظام ناقل علوي المقاطع عبر أقسام المعالجة الرئيسية، مما يوفر حركة مستقرة لقطعة العمل ويربط المعالجة المسبقة والتجفيف وتطبيق المسحوق والمعالجة والتبريد في تدفق إنتاج متكامل.

يتم استخدام التحميل والتفريغ اليدوي للحفاظ على المرونة عند معالجة أنواع مختلفة من المقاطع أو دفعات الإنتاج. تم تصميم النظام الكامل وفقًا لمنتجات العميل، والإنتاج المطلوب، ومعايير الطلاء، ومساحة الورشة المتاحة.

خصائص النظام الرئيسية

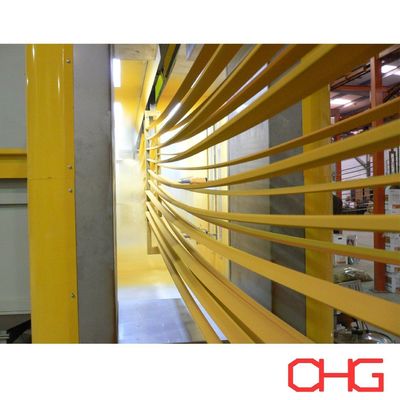

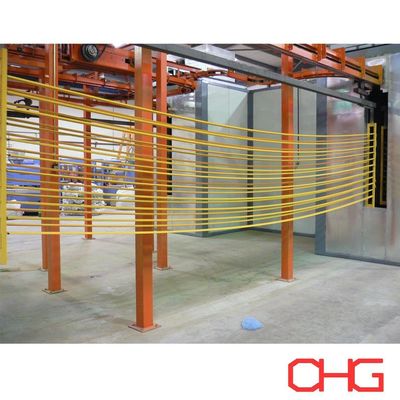

النقل المستمر العلوي

يوفر الناقل العلوي حركة مستمرة لمقاطع الألومنيوم بين مراحل المعالجة المختلفة مع تقليل مساحة أرضية الورشة المطلوبة لمناولة المواد.

يتم تحديد تكوين الناقل وفقًا لـ:

• طول المقطع والعرضي

• وزن قطعة العمل

• عدد المقاطع لكل علاقة

• قدرة الإنتاج المطلوبة

• تباعد العلاقات

• وقت المعالجة

• ارتفاع المصنع الصافي

يمكن تصميم علاقات مخصصة للحفاظ على وضع قطعة العمل المناسب طوال المعالجة المسبقة والرش والمعالجة.

تحميل وتفريغ يدوي مرن

يتم وضع المقاطع يدويًا على علاقات الناقل في محطة التحميل وإزالتها بعد الطلاء والتبريد.

يوفر هذا الترتيب مرونة عند التعامل مع المنتجات ذات الأطوال المختلفة والهياكل المقطعية دون الحاجة إلى معدات تحميل آلية معقدة.

تطبيق المسحوق الأوتوماتيكي

يمكن أن يستخدم قسم الرش مسدسات رش كهروستاتيكية آلية ومحركات ترددية لتطبيق المسحوق المستمر.

حيث تتطلب هندسة المنتج تغطية إضافية، يمكن أيضًا دمج محطات اللمس اليدوية في الخط.

عملية الإنتاج النموذجية

يمكن ترتيب عملية طلاء مقاطع الألومنيوم الكاملة على النحو التالي:

التحميل → تنظيف السطح → المعالجة الكيميائية المسبقة → تجفيف الرطوبة → رش المسحوق الكهروستاتيكي → المعالجة → التبريد → الفحص → التفريغ

يتم تحديد تسلسل المعالجة المسبقة الدقيق ومعلمات الطلاء وفقًا لسبائك الألومنيوم، والتشطيب المطلوب، وأداء التآكل، ونظام المسحوق المختار.

1. تنظيف السطح

قبل المعالجة الكيميائية، يجب إزالة الملوثات من سطح الألومنيوم.

تم تصميم التنظيف لإزالة مواد مثل:

• الزيوت والشحوم

• الغبار

• بقايا البثق

• تلوث المناولة

• شوائب سطحية أخرى

التنظيف الفعال يهيئ الركيزة للمعالجة الكيميائية اللاحقة ويساهم في أداء طلاء مستقر.

2. المعالجة المسبقة للألومنيوم

بعد التنظيف، تخضع المقاطع لعملية معالجة كيميائية مسبقة مناسبة.

اعتمادًا على مواصفات الطلاء، قد تشمل العملية:

• إزالة الشحوم

• الشطف بالماء

• الحفر أو المعالجة السطحية

• شطف إضافي

• معالجة التحويل

• شطف نهائي

بالنسبة لمقاطع الألومنيوم، يمكن اختيار معالجات تحويل مناسبة بالكروم أو خالية من الكروم وفقًا لأداء الطلاء المطلوب ومواصفات المشروع.

يمكن تصميم المعالجة المسبقة كنظام رش أو غمر اعتمادًا على هندسة المقطع، وقدرة الإنتاج، والعملية الكيميائية، وظروف المصنع.

3. تجفيف الرطوبة

بعد مراحل المعالجة المسبقة الرطبة، تدخل المقاطع قسم التجفيف.

تتم إزالة الماء المتبقي قبل الرش الكهروستاتيكي لتوفير ظروف سطحية مناسبة لتطبيق المسحوق.

يتم تحديد درجة حرارة التجفيف ووقت الإقامة وفقًا لأبعاد المقطع، وسمك المقطع، وسرعة الناقل، وقدرة الإنتاج المطلوبة.

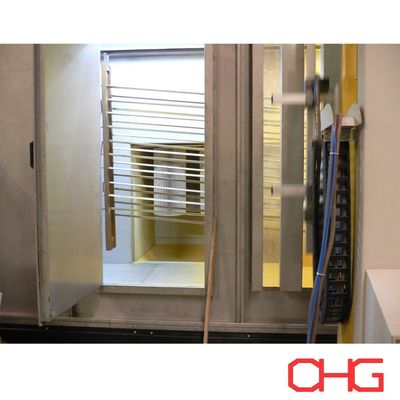

4. رش المسحوق الكهروستاتيكي

تنقل المقاطع المجففة إلى كابينة رش المسحوق.

تشحن مسدسات الرش الكهروستاتيكية جزيئات المسحوق، والتي تنجذب إلى قطع عمل الألومنيوم المؤرضة.

يمكن تكوين نظام التطبيق مع:

• مسدسات رش مسحوق أوتوماتيكية

• محركات ترددية

• مسدسات لمس يدوية

• معدات توريد المسحوق

• نظام استعادة المسحوق

يتم اختيار كمية المسدسات وموضعها وترتيب الرش وفقًا للمقطع العرضي للمقطع، وسرعة الناقل، وقدرة الإنتاج، وتغطية الطلاء المطلوبة.

5. معالجة المسحوق

بعد الرش، تدخل مقاطع الألومنيوم المطلية إلى فرن المعالجة.

يسبب التسخين المتحكم فيه ذوبان المسحوق المطبق وتدفقه وتشابكه ليصبح طبقة طلاء مستمرة.

تم تصميم نظام المعالجة وفقًا لـ:

• مواصفات معالجة الشركة المصنعة للمسحوق

• درجة حرارة المعدن المطلوبة

• سمك مقطع الألومنيوم

• أبعاد قطعة العمل

• سرعة الناقل

• قدرة الإنتاج

ظروف المعالجة الصحيحة مهمة لتحقيق التصاق الطلاء المطلوب، والمظهر، والخصائص الميكانيكية.

6. التبريد

بعد مغادرة فرن المعالجة، تمر المقاطع عبر منطقة تبريد.

يمكن اختيار التبريد بالهواء الطبيعي أو القسري وفقًا لسعة الخط، ودرجة حرارة قطعة العمل، ومساحة المصنع المتاحة.

بمجرد تبريدها بشكل كافٍ، يمكن فحص المقاطع وتفريغها بأمان.

7. فحص جودة الطلاء

يمكن فحص مقاطع الألومنيوم النهائية وفقًا لمتطلبات الطلاء المطبقة.

تشمل عناصر الفحص النموذجية:

• سمك طبقة جافة

• مظهر السطح

• اللون واللمعان

• الالتصاق

• توحيد الطلاء

• عيوب السطح المرئية

يمكن تحديد اختبارات إضافية وفقًا لمعايير الجودة الخاصة بالعميل وتطبيق المنتج.

استعادة المسحوق وتغيير اللون

يمكن دمج كابينة الرش مع نظام استعادة مسحوق مناسب لجمع المسحوق الزائد.

يتم اختيار معدات الاستعادة وفقًا لـ:

• حجم الإنتاج

• عدد ألوان المسحوق

• تكرار تغيير اللون

• متطلبات استعادة المسحوق

• وقت تنظيف الكابينة المطلوب

بالنسبة للمصنعين الذين يغيرون الألوان بشكل متكرر، يجب النظر في تكوين كابينة الرش والاستعادة معًا أثناء تصميم خط الإنتاج الأولي.

التطبيقات

يمكن هندسة الخط لطلاء منتجات الألومنيوم مثل:

• مقاطع معمارية

• إطارات النوافذ والأبواب

• مقاطع الواجهات الزجاجية

• مقاطع الألومنيوم الصناعية المبثوقة

• مقاطع الأثاث

• مكونات الألومنيوم الزخرفية

• إطارات الألواح الشمسية

• مقاطع أنظمة البناء

• مكونات النقل

• منتجات الألومنيوم المبثوقة الأخرى

هندسة خاصة بالمشروع

يتم تطوير كل خط طلاء لمقاطع الألومنيوم وفقًا لظروف التصنيع الفعلية للعميل بدلاً من استخدام تكوين معدات ثابت.

لإعداد تصميم خط الإنتاج، فإن المعلومات التالية مهمة:

• رسومات المقاطع والمقاطع العرضية

• أطوال المقاطع القصوى والدنيا

• أبعاد ووزن قطعة العمل

• السعة المطلوبة بالساعة أو باليوم

• المقاطع لكل علاقة

• مواصفات الطلاء

• متطلبات المعالجة المسبقة

• نوع المسحوق

• عدد الألوان وتكرار تغيير اللون

• أبعاد المصنع والارتفاع الصافي

• طاقة التسخين المتاحة

• إمدادات الكهرباء المحلية

• مستوى الأتمتة المطلوب

بناءً على هذه المعلمات، يمكننا هندسة حل كامل يغطي نظام المعالجة المسبقة، وقسم تجفيف الرطوبة، والناقل العلوي، وكابينة رش المسحوق، ومعدات التطبيق الأوتوماتيكية، ونظام استعادة المسحوق، وفرن المعالجة، وقسم التبريد، ونظام التحكم، وتخطيط خط الإنتاج.

اتصل بنا بمواصفات مقاطع الألومنيوم ومتطلبات الإنتاج الخاصة بك للحصول على عرض فني مخصص وعرض أسعار.
